Модульные электрокотельные обеспечивают подачу тепла в здания любого назначения, и обеспечивают их ГВС с рабочей температурой 95 градусов (максимальная - 110 градусов), и паром, который можно использовать в любых производственных процессах КХ или промышленности. ЭЛМАН-М изготавливаются из блоков, удобных для транспортировки и предварительно утепленных. В модуле помимо самих электрических котлов находится насосное оборудование с трубопроводом и соответствующей арматурой; электрощит со всеми необходимыми для обеспечения автоматизации и защиты аппаратами; аппараты контроля, средства сигнализации и связи.
Полная комплектация блочно-модульной котельной ЭЛМАН-М:
-
насосы;
-
-
бак расширительный для очищенной воды;
-
-
контролирующие и измерительные блоки;
-
-
автоматы защиты.
Электрокотельная работает автоматически и не нуждается в постоянном присутствии оператора, при этом обеспечивает безопасность работы. Модель ЭЛМАН-М, общее количество котлов и производительность подбираются в соответствии с площадью, нуждающейся в отоплении, и особенностями объекта.
Максимальная мощность котельной, изготавливаемой по ТУ заказчика, может превышать 3000 кВт, комплектность определяется индивидуально. Напряжение на распределительном щите составляет 0,4 кВ.

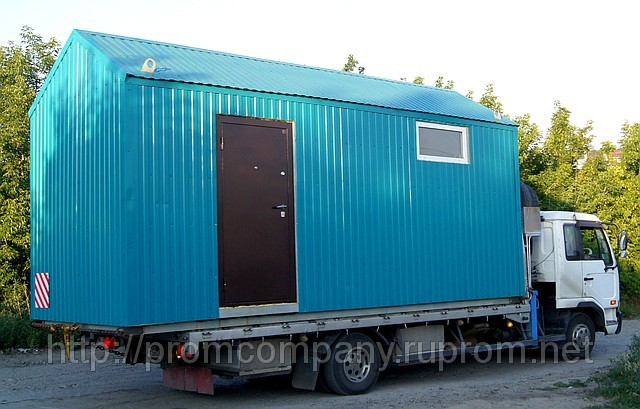

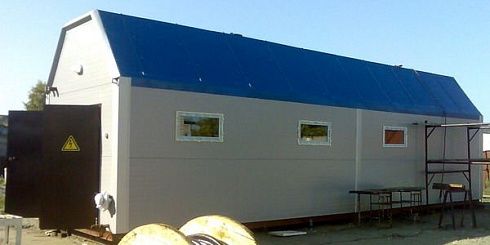

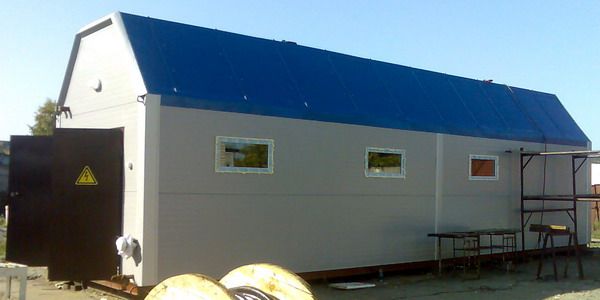

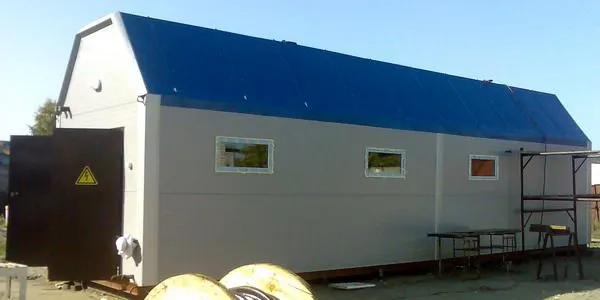

Для размещения основного и вспомогательных узлов используется подготовленный утеплённый строительный модуль, его конструкция допускает удобную безопасную транспортировку оборудования на объект в полной готовности (заводской). Уже на месте эксплуатации производится быстрое подключение к отопительной системе объекта.
Таблица ориентировочной комплектации и мощностей.
|
Тип котельной |
Кол-во котлов |
Мощность котлов, |
Общая мощность, кВт |
Объем обогреваемого помещения, м3 |
Теплопроизво-дительность, Гкал/ч |
Габаритные размеры (LxWxH), мм |
|---|---|---|---|---|---|---|
| МЭК-200/0,4 | 2 | 100 | 200 | 6 660 | 0,172 | по проекту |
| МЭК-320/0,4 | 2 | 160 | 320 | 10 656 | 0,275 | по проекту |
| МЭК-500/0,4 | 2 | 250 | 500 | 16 650 | 0,430 | по проекту |
| МЭК-800/0,4 | 2 | 400 | 800 | 26 640 | 0,688 | по проекту |
| МЭК-1000/0,4 | 4 | 250 | 1000 | 33 300 | 0,860 | по проекту |
| МЭК-1600/0,4 | 4 | 400 | 1600 | 53 280 | 1,376 | по проекту |
| МЭК-2000/0,4 | 5 | 400 | 2000 | 66 600 | 1,720 | по проекту |
| МЭК-2400/0,4 | 6 | 400 | 2400 | 79 920 | 2,064 | по проекту |
| МЭК-3000/0,4 | 6 | 500 | 3000 | 99 900 | 2,579 | по проекту |
| Указанная мощность 3000 кВт не является максимальной, возможно изготовление котельной большей мощности. Комплектность каждой электрокотельной разрабатывается по техническому заданию заказчика в соответствии с требуемой мощностью. | ||||||
| Проверенное качество, современная модернизация. | ||||||
Содержимое отсеков модульной котельной
Модуль поделен на три функциональных отделения — отсека:
-
В первом расположено силовое оборудование. В нижней части отсека имеются отверстия, через которые кабели выводятся на электрощит. Марку кабеля, их длину и поперечное сечение проектировщики ЭЛМАН-М определяют по месту установки. В отдельных случаях кабели вводятся через верх строительной конструкции.
-
-
Во втором отсеке расположено котловое оборудование. Эта часть огорожена сетками. К щитовой идёт сплошная сетчатая стена, а со стороны отделения со вспомогательными блоками стена имеет дверной проём с запирающейся дверью.
-
-
В третьем отсеке располагается дополнительные узлы. В нём находятся насосы, сетевые и подпиточные, установка, в которой автоматически дозируется комплексон, шкаф с блоками контроля и автоматизации, теплообменники.
В торцевых стенах напротив друг друга располагаются распашные входные двери.
Если модульная электрическая котельная используется для ГВС и подачи технологического пара, в комплектацию включается бак – аккумулятор. В нём находится очищенная вода в изолированном корпусе. Бак устанавливается рядом с модулем, объём рассчитывается при проектировании.
Контроль состояния электрокотлов выполняется логическими контроллерами. Они в автоматическом режиме поддерживают настройки котла: температуру; работу ГВС; продувку котлов; подключение насосного резерва.
Электрокотельной можно управлять в дистанционном режиме, в этом случае диспетчер работает удалённо с компьютеризированного места.
При установке и вводе ЭЛМАН-М в эксплуатацию на объекте требуется выполнить следующие виды работ:
-
установка строительной конструкции;
-
-
подключение силовых кабелей, требуется рабочее напряжение 0,4 кВ;
-
-
устройство подачи воды и отвод в канализацию;
-
-
встраивание трубопроводов системы отопления;
-
заземление котельной, пусконаладка;
-
монтаж аккумуляторного бака.
