КЭВ-Т (ЭЛМАН-Т) - электрокотлы, предназначенные для нагревания воды в системах отопления, работающих с принудительной циркуляцией, отличаются простотой использования и доступной ценой. Такие агрегаты не нужно регистрировать в Ростехнадзоре.
Преимущества котлов ЭЛМАН-Т (КЭВ-Т) ТЭНовых в отсутствии прямого контакта между теплообменником и жидкостью. Следовательно, можно применять в конструкции защитные блоки, автоматически отключающие агрегат.
При работе оборудования реализуется механизм плавного или ступенчатого регулирования, в зависимости от условий. Но срок службы промышленных ТЭНовых котлов несколько ниже, чем у других категорий, а неправильное использование может привести к перегоранию и выходу из строя.
Важная составляющая основной конструкции – трубчатый нагреватель, при достаточно жесткой воде на нём будет образовываться накипь, ещё больше снижающая срок эксплуатации. Тем не менее, такой вид электрокотлов наиболее популярен.
Технические характеристики котлов ЭЛМАН-Т:
| Параметры |
КЭВ-Т-50/ 0,4 |
КЭВ-Т-100/ 0,4 |
КЭВ-Т-150/ 0,4 |
КЭВ-Т-200/ 0,4 |
КЭВ-Т-250/ 0,4 |
КЭВ-Т-300/ 0,4 |
КЭВ-Т-400/ 0,4 |
КЭВ-Т-500/ 0,4 |
КЭВ-Т-1000/ 0,4 |
|---|---|---|---|---|---|---|---|---|---|
| Максимальная мощность, кВт | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 1000 |
| Теплопроизводительность, Гкал/час | 0,043 | 0,086 | 0,13 | 0,172 | 0,215 | 0,258 | 0,345 | 0,43 | 0,86 |
| Номинальный ток, А | 75 | 150 | 225 | 300 | 375 | 450 | 600 | 750 | 1500 |
| Давление | рабочее 2-6 кг/см2 (0,2-0,6 МПа), расчетное 10 кг/см2 (1 МПа) | ||||||||
| Напряжение сети трехфазного тока частотой 50Гц +10%; -15%, В | 380 | ||||||||
| Плавное регулирование мощности | 1…100 % (тиристорное) | ||||||||
| Температура воды | 95 °С (max 115 °С) | ||||||||
| КПД | 98 % | ||||||||
| Габариты блока котла, мм | 700х700х1500 | 700х900х1600 | 800х900х1600 | 1500х1300х1700 | |||||
| Габариты шкафа управления, мм | 400х600х2000 | 400х600х2000 | 500х700х2000 | 800х700х2000 | |||||
| Масса блока котла, кг | 200 | 250 | 300 | 800 | |||||
| Масса шкафа управления, кг | 100 | 150 | 180 | 250 | |||||
| Срок службы – 30 лет. Проверенное качество, современная модернизация. | |||||||||

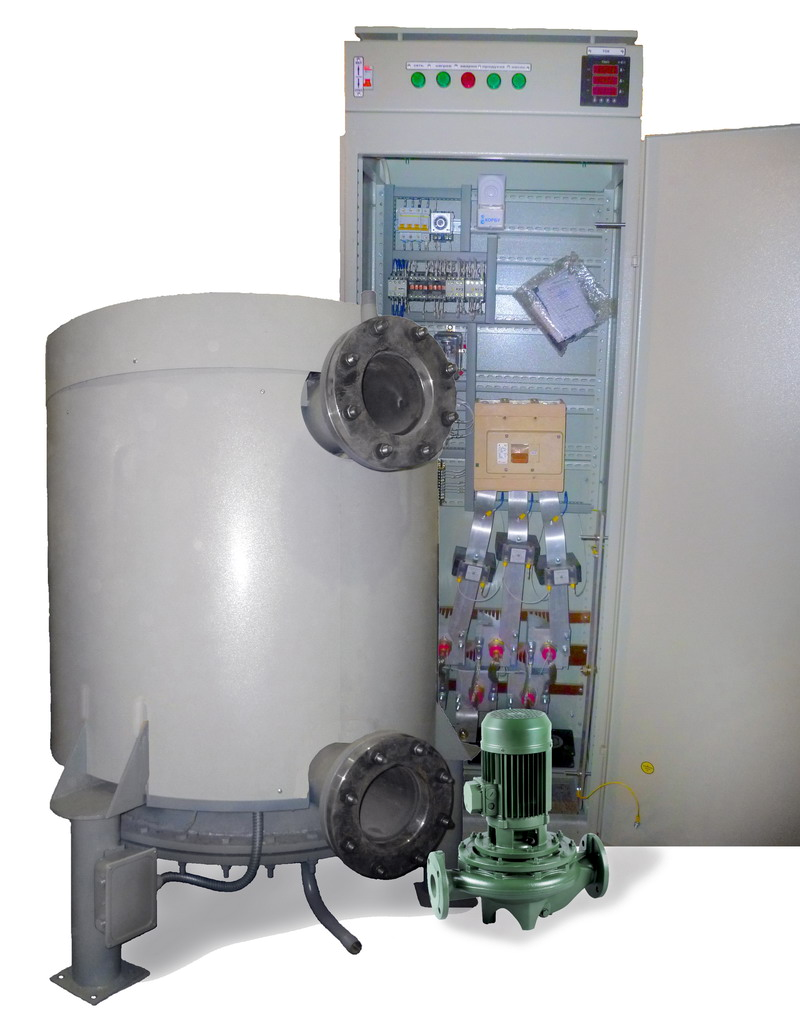

Комплектность ЭЛМАН-Т ТЭНовых котлов
-
Водогрейный электрокотёл можно купить в комплекте, в нём уже есть всё необходимое:
-
Электрокотёл;
-
Шкаф правления;
-
Циркуляционный насос;
-
Запасные части ЗИП.
Принцип действия КЭВ-Т (ЭЛМАН-Т) ТЭНовых котлов
Электрический ток преобразуется в тепловую энергию за счёт работы теплонагревателей с трубчатой структурой. Они установлены непосредственно в ёмкости.
Блок управления необходим для корректного функционирования водонагревателя. Комнатный регулятор устанавливается в помещении отдельно. Если температура понижается, терморегулятор воспринимает изменившиеся параметры и передаёт информацию о том, что подогрев требуется увеличить.
Насос необходим, чтобы обеспечить требуемое давление. После того как температура повысится до заданного значения, режим автоматически отключаются.
ТЭНовые электрокотлы КЭВ-Т имеют форму цилиндра. Основная их часть – водогрейная камера. Блоки ТЭНа расположены внутри водогрейной ёмкости.
Выбранные параметры поддерживаются автоматически. При возникновении перегрева (максимальная допустимая температура – 115 градусов) включается защита и система отключается.
О том, что на вводе имеется напряжение, свидетельствует световая сигнализация. Ещё один вид сигнализации, звуковой и световой, срабатывает при перегрузках: превышении нормативных значений по току, повышении температуры, прекращении подачи теплоносителя.
В шкафу управления предусмотрены схема автоматики, тиристоры и автоматы защиты. При перегрузках и КЗ электрокотёл мгновенно отключается.
Световая сигнализация оповещает о наличии или отсутствии напряжения, включении основных узлов оборудования, о возникновении аварийных ситуаций, и переводе щита на управление с пульта.
Как подготовить котел ЭЛМАН-Т к работе
Эта категория котлов устанавливается в отдельном специально оборудованном помещении вместе с обвязкой. Электрокотёл устанавливается на пол, на ровную поверхность, специальные крепления не требуются. После окончания монтажа все основные элементы конструкции должны быть заземлены: сам котёл, шкаф управления и насосное оборудование.
Современный агрегат не требует специальной водоподготовки, так как подключается, как правило, к централизованному водопроводу.
Порядок работы с ТЭНовым электрокотлом
При включении оборудования вода внутри ёмкости нагревается до заданной температуры, после чего нагрев отключается и включается насос на прокачку. Регулятор отвечает за нагрев, насос работает в постоянном режиме. Тепловое реле и автоматические выключатели обеспечивают электрозащиту оборудования.
