Индукционный узел нагрева предназначен для организации подогрева и подачи горячей воды для обеспечения технологических процессов в помещениях и зданиях, не оборудованных системой ГВС. Узел может использоваться и для организации отопления помещений.
Конструктивно индукционный узел представляет собой компактный котел, в который вмонтирован стержневой магнитопровод с двумя обмотками. При подаче переменного тока на первичную трехфазную обмотку, вызывающий электромагнитную индукцию во вторичной обмотке, что дает эффект нагрева проводника и передачи тепла воде (теплоносителю).
Конструкция и принцип работы индукционного узла нагрева имеют ряд преимуществ:
- оборудование компактно и просто в монтаже;
- узел обладает высокой надежностью и автономностью;
- котел работает с разными типами теплоносителя;
- котел максимально безопасен, управление осуществляется автоматически.
ООО "Промышленная компания" предлагает купить индукционный узел нагрева с возможностью выбора по параметрам, доставкой и гарантиями. Оборудование собственного производства отвечает всем требованиям стандартов и безопасности.
Технические характеристики
| Параметры: |
ИКН-УН-50/ 0,4 |
ИКН-УН-100/ 0,4 |
ИКН-УН-150/ 0,4 |
ИКН-УН-200/ 0,4 |
ИКН-УН-250/ 0,4 |
ИКН-УН-300/ 0,4 |
ИКН-УН-400/ 0,4 |
ИКН-УН-500/ 0,4 |
ИКН-УН-1000/ 0,4 |
|---|---|---|---|---|---|---|---|---|---|
| Максимальная мощность, кВт | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 1000 |
| Теплопроизводительность, Гкал/час | 0,043 | 0,086 | 0,130 | 0,172 | 0,215 | 0,258 | 0,344 | 0,430 | 0,860 |
| Номинальный ток, А | 75 | 150 | 225 | 300 | 375 | 450 | 600 | 750 | 1500 |
| Рабочее давление | 6 кг/см2 (0,6 мПа), расчетное 10 кг/см2 (1 мПа) | ||||||||
| Температура воды | 95 С (мах 115 С) | ||||||||
| Напряжение сети трехфазного тока частотой 50Гц +10%; -15%, В | 380 | ||||||||
| Пределы регулирования мощности | 1-100 % | ||||||||
| КПД | 98 % | ||||||||
| Габариты блока котла, мм | 1200х800х1200 | ||||||||
| Габариты шкафа управления, мм | 400х650х1800 | ||||||||
| Масса блока котла, кг | 400 | ||||||||
| Масса шкафа управления, кг | 150 | ||||||||
| Масса насоса, кг | 10 | ||||||||
Состав и комплектность.
- Котел индукционный – 1 шт.
- Шкаф автоматизации – 1 шт.
- Насос рабочий и резервный – 2 шт.
- Расширительный бак – 1 шт.
- Система автоматического регулирования работы котла по температурному графику, так называемое “погодное регулирование” – 1 шт.
- Группа безопасности – 1 шт.
- Комплект запорно-регулирующей арматуры – 1 шт.
- Фильтр механической очистки – 1 шт.
- Узел учета расхода электроэнергии – 1 шт.
- Комплект сопровождающей технической документации – 1 шт.

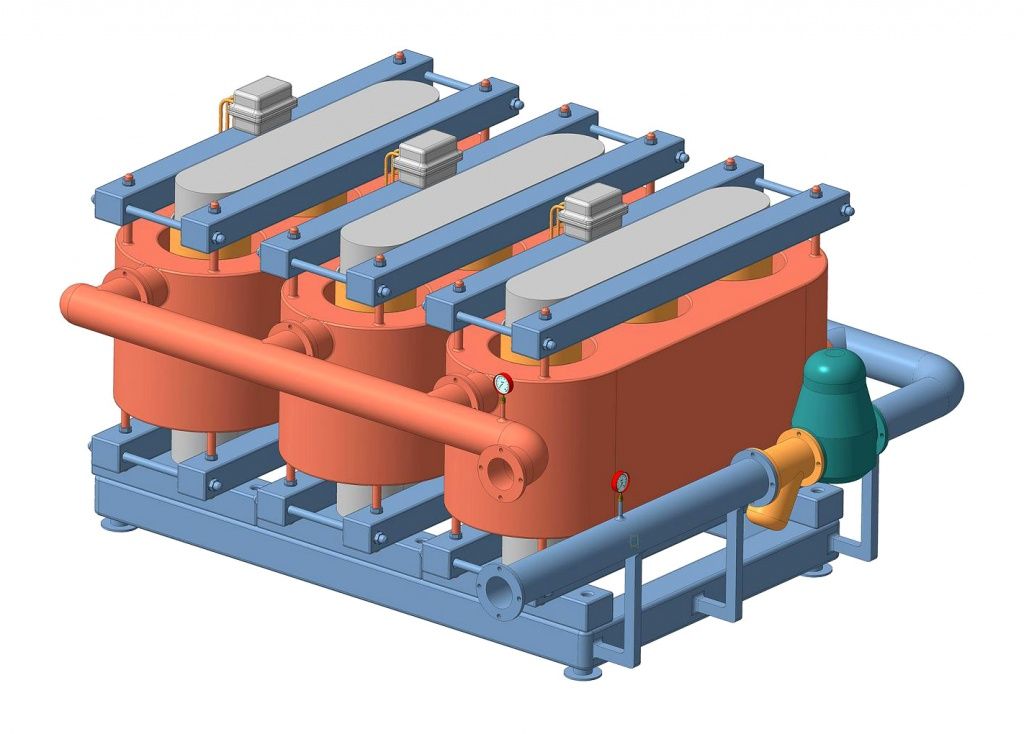

Рисунок 1 – Узел нагрева индукционный “ИКН-УН”
